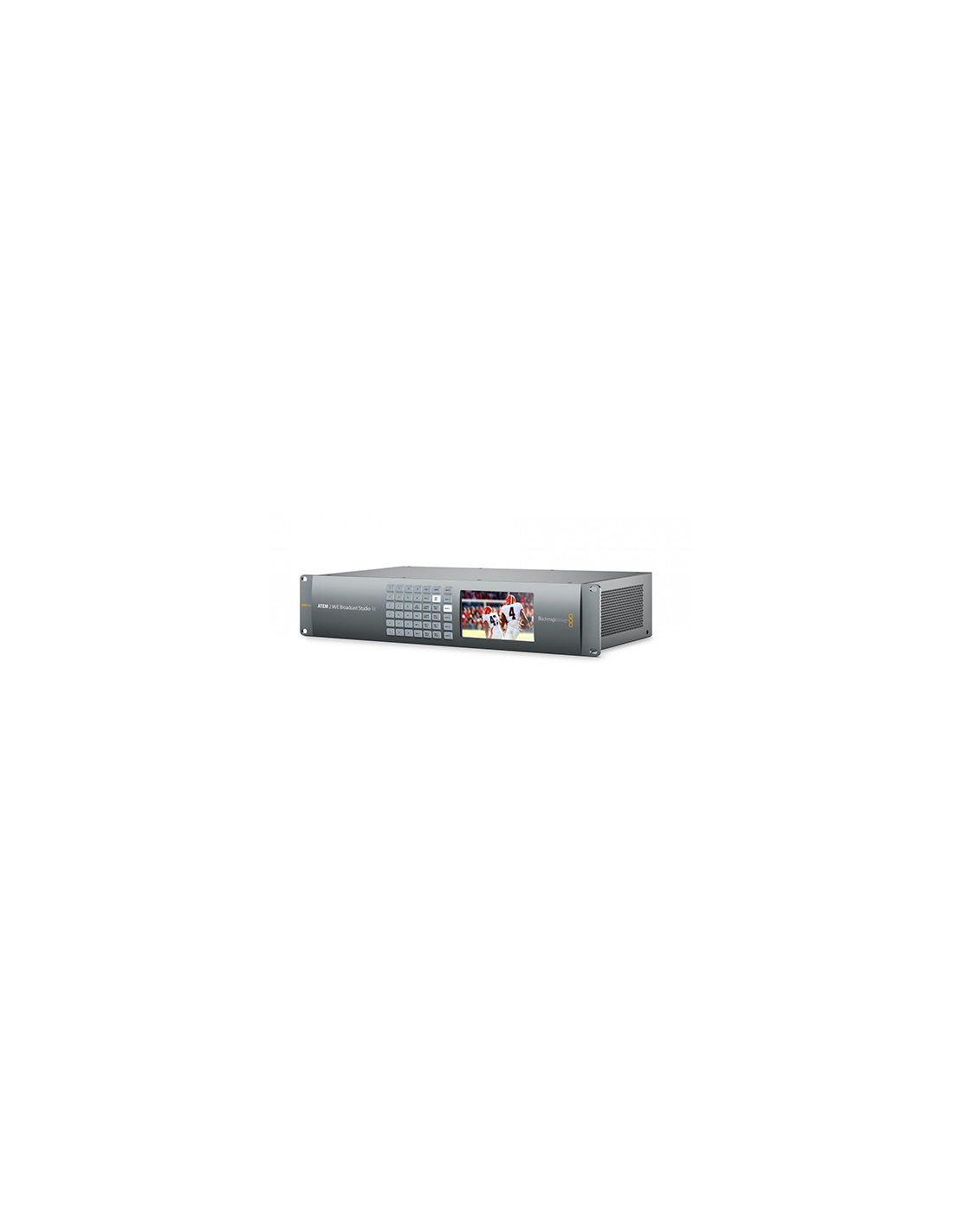

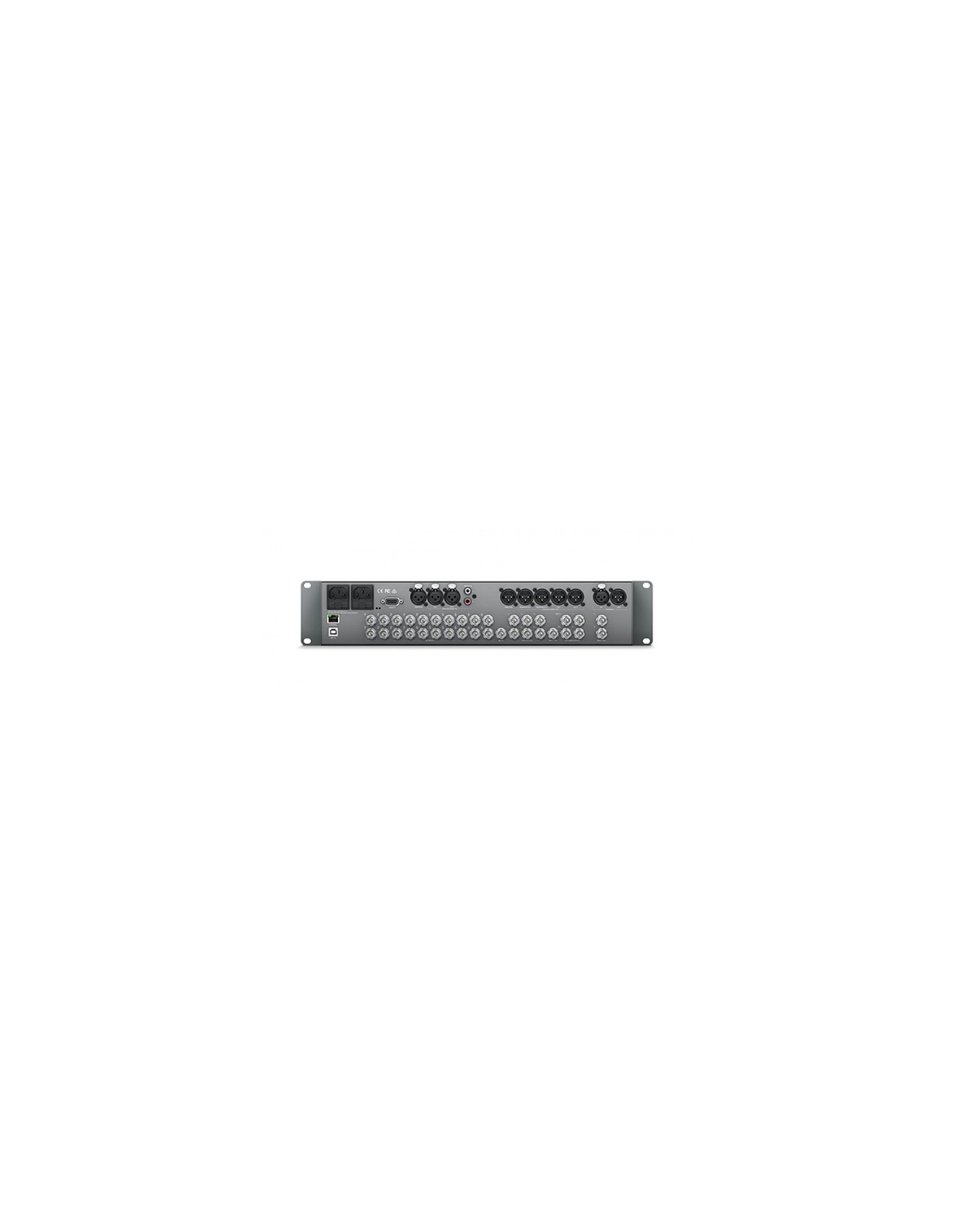

Atem 4 M/E BROADCAST STUDIO 4K
Ce mélangeur ATEM possède une grande puissance et offre des fréquences d'images élevées en Ultra HD. Il est équipé de 4 M/E, de 20 entrées 12G-SDI et de 16 incrustateurs chromatiques avancés. Il s'agit du mélangeur le plus compact au monde. Il a été conçu pour travailler avec les formats les plus récents et avec des fréquences d'images élevées jusqu'à l'Ultra HD 2160p59.94. 16 incrustateurs chromatiques avancés ATEM, dont 4 par M/E conviennent parfaitement pour les projets complexes et pour les décors virtuels.
Il dispose également de 2 Multi Views Ultra HD, un DVE 2D, un processeur de compositing SuperSource qui prend en charge 4 DVE pour créer des effets d'image dans l'image, ou encore la synchronisation de chaque entrée 12G-SDI.
Les connexions 12G-SDI multi-débits commutent avec tous les formats HD et Ultra HD jusqu'à 2160p59.94 et un seul câble BNC. Même sans utiliser l'Ultra HD l'ATEM 4 M/E Broadcast Studio 4K intègre toutes les fonctionnalités nécessaires pour tout type de projet de production. Il permet ainsi de travailler en HD ou de passer à l'Ultra HD si nécessaire.
Les points forts de l'Atem 4 M/E BROADCAST STUDIO 4K
- Ultra HD 2160p59.94
- 2 Multi Views Ultra HD
- Débits SDI : 1.5G, 3G, 6G, 12G
- 16 incrustateurs chromatiques
Les caractéristiques techniques de l'Atem 4 M/E BROADCAST STUDIO 4K :

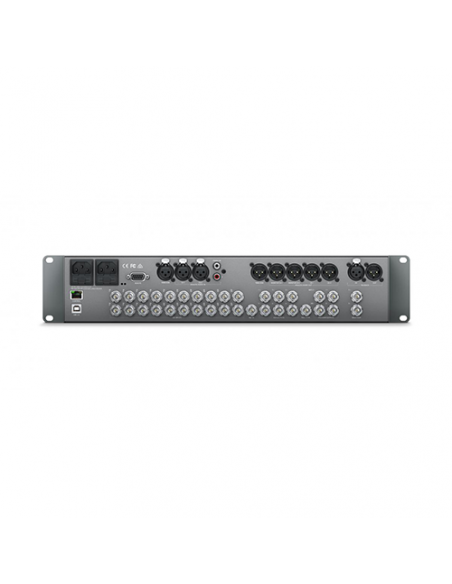

Nombre total d'entrées vidéo : 20
Nombre total de sorties vidéo : 13
Nombre total de sorties auxiliaires : 6
Débits SDI : 1.5G, 3G, 6G, 12G
Nombre total d'entrées audio : 2 x XLR. 2 x RCA.
Nombre total de sorties audio : 2 x XLR programme, 2 x XLR moniteur.
Connexions timecode : 1 x entrée XLR Timecode et 1 x sortie XLR Timecode.
Entrée de référence : Tri-Sync ou Black burst.
Synchronisation de l'entrée vidéo : Sur les 20 entrées.
Entrées vidéo SDI : 20 x commutables entre HD/Ultra HD 4K 10 bits. 2 canaux audio intégrés.
Sorties audio supplémentaires : 1 x XLR Timecode et 1 x XLR Talkback
Sorties audio SDI : 2 canaux intégrés à la sortie SDI sur toutes les sorties.
Entrées audio supplémentaires : 1 x XLR Timecode et 1 x XLR Talkback.
Sorties programme SDI : 3 x commutables entre HD/Ultra HD 4K 10 bits.
Sortie programme SDI down-convertie : 1 x 10 bits (de l'Ultra HD 4K vers la HD).
Sorties prévisualisation SDI : 1 x commutable entre HD/Ultra HD 4K 10 bits.
Quantité de Multi Views : 2 x SDI.
Sorties Multi View : 2 x SDI.
Connexion panneau de contrôle : Ethernet prend en charge les normes 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.
Sortie tally : Intégrée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).
Interface de l'ordinateur : 1 x port USB 2.0
Normes
Standards vidéo HD
720p50, 720p59.94,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
1080i50, 1080i59.94
Standards vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94
Conformité aux normes SDI
SMPTE 292M, SMPTE 424M, SMPTE 2082.
Échantillonnage vidéo : 4:2:2
Précision des couleurs : 10 bits.
Espace colorimétrique : REC 601, REC 709, REC 2020.
Incrustateurs en amont : 16 avec incrustation en chrominance/linéaire/en luminance.
Incrustateurs en aval : 2
Incrustateurs chromatiques : 16
Incrustateurs linéaires/en luminance : 19
Incrustateur de transition (Stinger/DVE) : 1 Stinger, 1 DVE.
Nombre total de couches : 26
Générateurs de motifs : 19
Générateurs de couleurs : 2
DVE avec bordures 3D et ombres portées : 1
Panneau de contrôle : Panneau de contrôle logiciel ou panneau matériel en option
Fenêtres routables : 16
Tally : Rouge pour le programme et vert pour l'indication de prévisualisation.
Labels représentant les sources sur les fenêtres
Contrôle Multi View
Monitoring Multi View : 2 x 10 fenêtres pour un total de 20 fenêtres.
Standard vidéo du Multi View : Sélection entre la HD et l'Ultra HD.
Lecteur multimédia
Lecteurs multimédia : 4
Capacité du media pool pour les images fixes : 64 avec signaux fill et key.
Capacité du media pool pour les clips : 2 avec signaux fill et key
Lecteur multimédia, longueur de séquence maximale en HD 720 : 3200 images.
Lecteur multimédia, longueur de séquence maximale en HD 1080 : 1440 images.
Lecteur multimédia, longueur de séquence maximale en Ultra HD : 360 images.
Format des images fixes pour le media pool : PNG, TGA, BMP, GIF, JPEG et TIFF.
Format des fichiers vidéo pour le media pool : Séquence TGA.
Format des fichiers audio pour le media pool : WAV, MP3 et AIFF.
Affichages
Interface : Résolution minimale du moniteur de 1366 x 768.

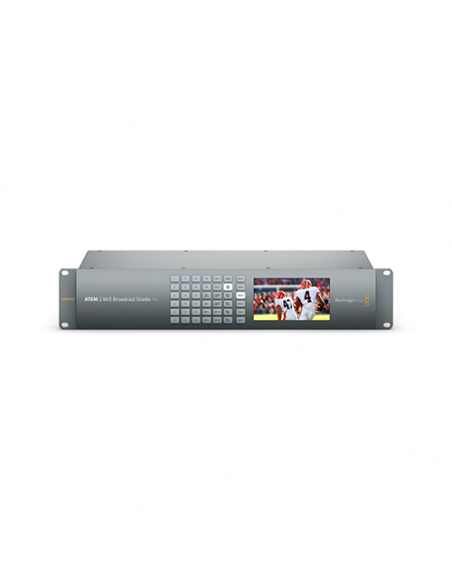

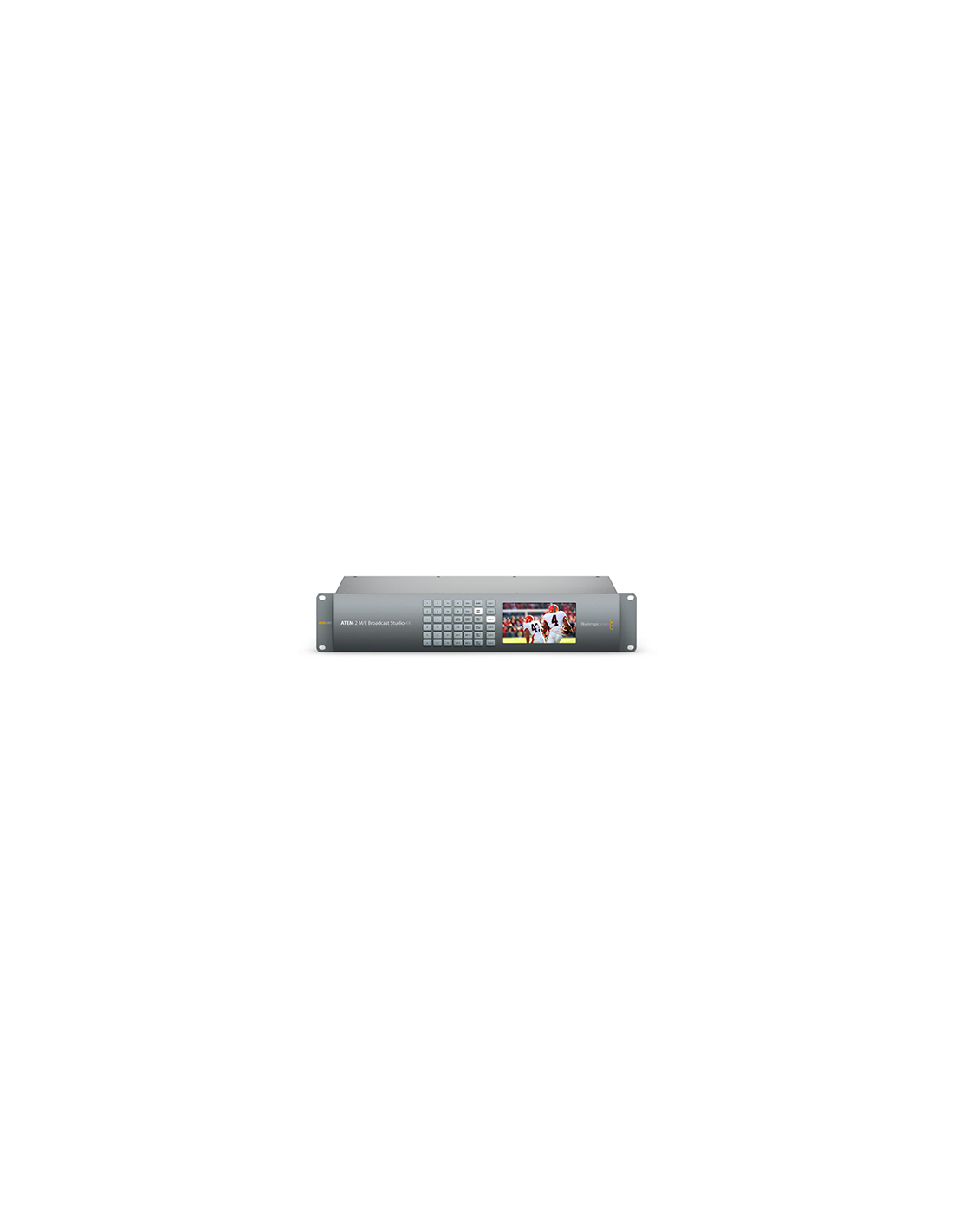

Panneau avant : Moniteur LCD HD intégré pour la vidéo et 42 boutons LED pour la commutation des sorties auxiliaires.
Traitement
Retard de traitement : < 7 lignes
Mixage audio
24 entrées x 2 canaux
Sélectionnable entre On/Off/Audio-Follow-Video.
Mesure des niveaux et crêtes.
Potentiomètre principal de gain.
Sorties analogiques dédiées au contrôle.
Down-conversion du 4K vers la HD : Oui, 1x programme.
Logiciel
Panneau de contrôle inclus
ATEM Software Control Panel inclus gratuitement pour Mac OS X 10.11 El Capitan ou macOS Sierra 10.12 ou une version plus récente et Windows 8.1 64 bits ou Windows 10 64 bits.
Mises à jour logicielles
Au moyen de l'USB 2.0 en connexion directe sur les ordinateurs Mac OS X ou Windows. Utilitaire ATEM Setup Utility fourni.
Configuration
Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.
Systèmes d'exploitation
macOS 10.12 Sierra,
macOS 10.13 High Sierra ou version ultérieure.
Windows 8.1 ou
Windows 10.
Alimentation requise
Alimentation : 2 x 110 - 240 AC interne.
Consommation d'énergie : 300W
Caractéristiques physiques
Installation physique
Installation physique : 2 unités de rack.
Spécifications environnementales
Température d'utilisation : 0° à 40° C
Température de stockage : -20° à 60° C
Humidité relative : 0% à 90% sans condensation
