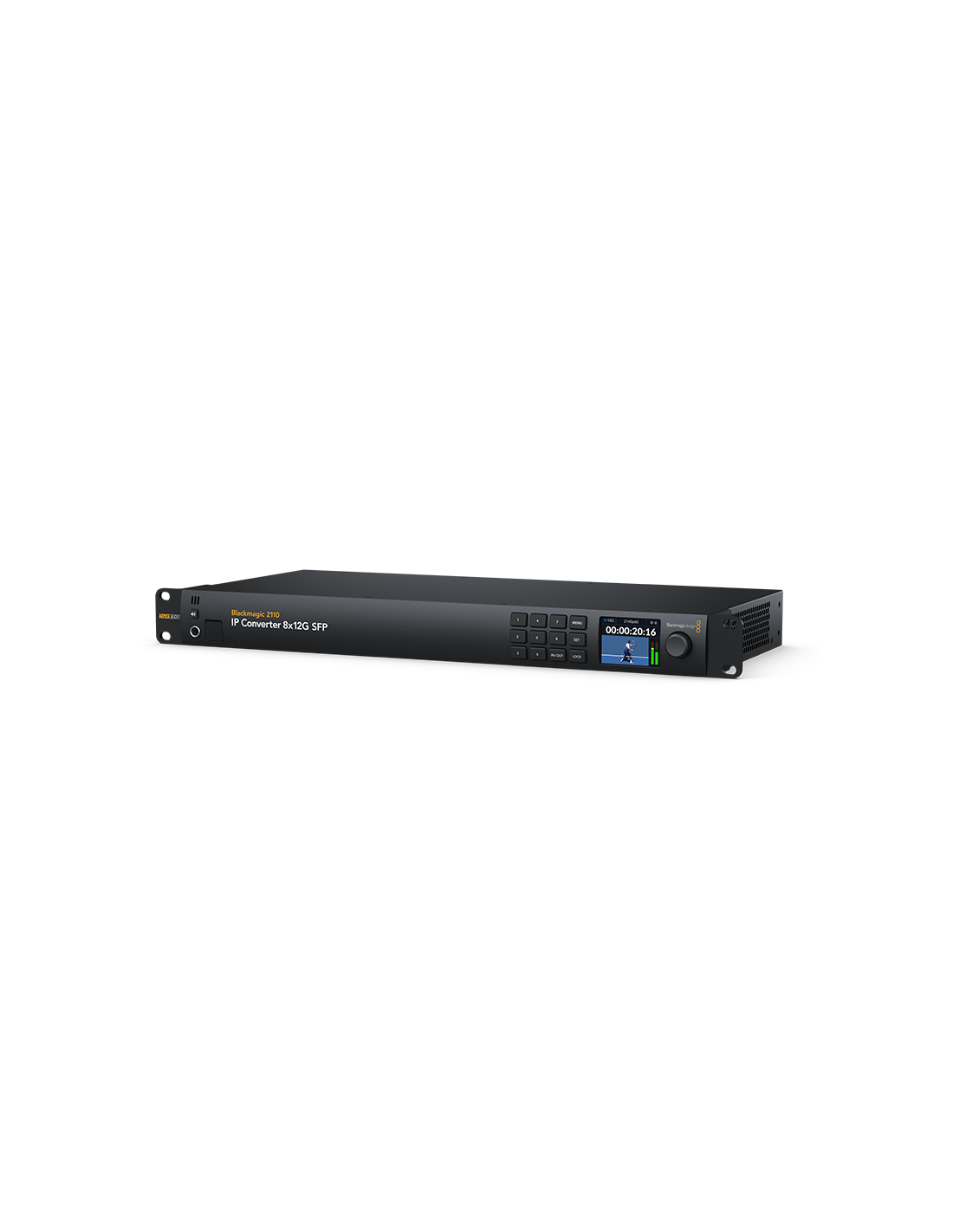

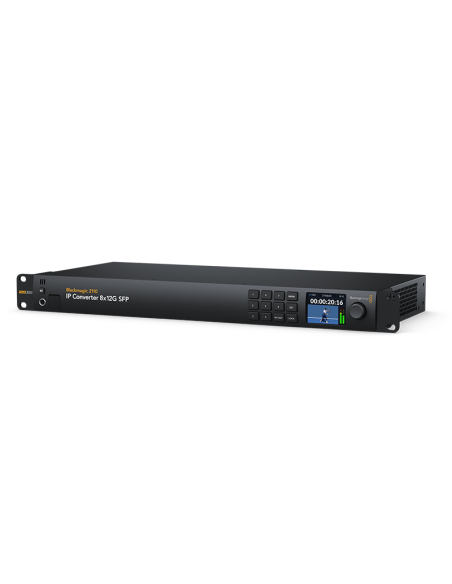

Blackmagic 2110 IP Converter 8X12G SFP
Le convertisseur IP Blackmagic 2110 8x12G SFP vous permet d'ajouter de la vidéo IP SMPTE-2110 à votre équipement de diffusion 12G-SDI. Il est doté de 8 convertisseurs vidéo bidirectionnels indépendants 12G-SDI vers IP SMPTE-2110 utilisant des modules SFP pour une compatibilité avec les modules Ethernet en fibre optique pour de longues distances. Son design 1RU comprend un panneau de contrôle avec écran LCD et prend en charge les normes HD et Ultra HD jusqu'à 2160p60.
Les caractéristiques techniques du Blackmagic 2110 IP Converter 8X12G SFP

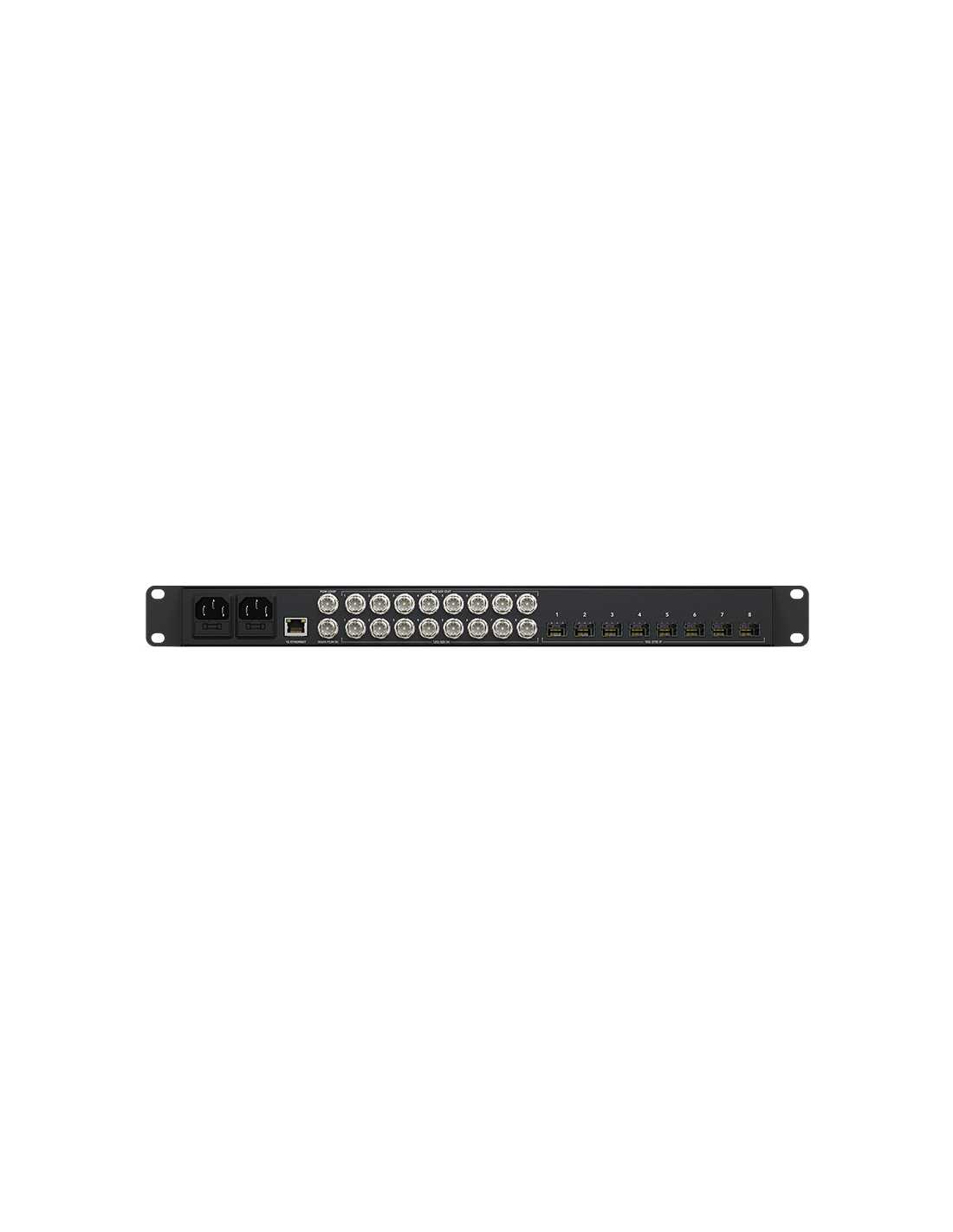

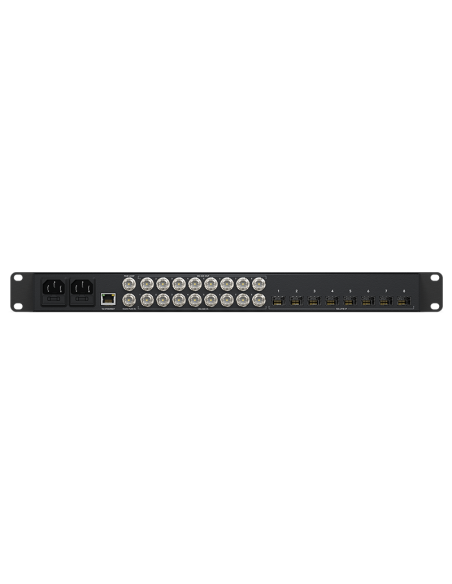

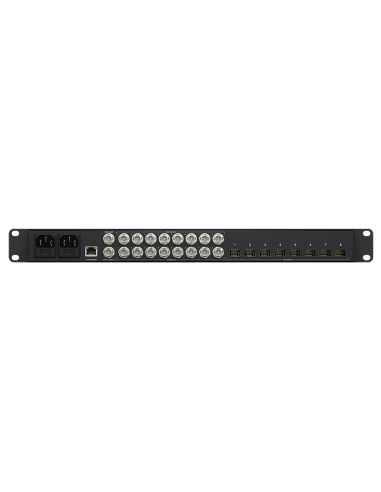

Connexions
Entrées SDI totales 9
Entrées vidéo SDI 8
Entrées de programme principal SDI 1
Sorties vidéo SDI 8
Sorties de programme principal SDI 1 Boucle de sortie.
Taux SDI 270Mb, 1.5G, 3G, 6G, 12G.
Entrées/Sorties vidéo IP SMPTE ST-2110 8 x Ethernet 10G
Sorties audio analogiques 1 x prise casque 6,35 mm.
Entrées audio SDI 16 canaux audio intégrés sur l'entrée SDI.
Sorties audio SDI 16 canaux audio intégrés sur la sortie de boucle SDI.
Entrées audio IP SMPTE ST 2110 16 canaux audio intégrés sur la vidéo IP ST-2110 via Ethernet 10G.
Sorties audio IP SMPTE ST 2110 16 canaux audio intégrés sur la vidéo IP ST-2110 via Ethernet 10G.
Prise en charge multi-rythmes Détection automatique de SD, HD, Ultra HD et 4K.
Reclocking Oui
Ethernet 8 x prises SFP 10Gb/s prenant en charge jusqu'à 10/100/1000/10G BASE-T pour la vidéo IP SMPTE 2110 en entrée et en sortie.
Interface informatique 1 x USB-C 3.0 pour la configuration et les mises à jour de firmware.
Normes vidéo SDI
Normes vidéo SD 525i59.94 NTSC, 625i50 PAL
Normes vidéo HD 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48
1080p50, 1080p59.94, 1080p60
1080PsF25, 1080PsF29.97, 1080PsF30
Normes vidéo Ultra HD 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Normes vidéo 4K 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI et 4Kp60 DCI.
Conformité SDI
Taux vidéo SDI Les connexions vidéo SDI sont commutables entre la définition standard
720p, 1080i, 1080p, 2K DCI, Ultra HD et 4K DCI.
Précision des couleurs SDI 4:2:2
Espace colorimétrique SDI YUV
Commutation automatique SDI Détecte automatiquement SD, HD, 2K DCI, Ultra HD et 4K DCI
Le niveau A et B est automatiquement détecté sur l'entrée 3G-SDI et sélectionnable par l'utilisateur sur la sortie 3G‑SDI.
Conformité vidéo IP
SMPTE 2110-20 (Vidéo non compressée) IGMP v2
SMPTE 2110-21 (Mise en forme du trafic) Émetteur : Étroit
Récepteur : Étroit, large synchrone, asynchrone
SMPTE 2110-30 (PCM) Niveau de conformité audio : Niveau C
SMPTE 2110-40 (Données annexes) Accès complet à tout le flux de données annexe SMPTE
Inclut RP 188/SMPTE 12M-2, sous-titrage et métadonnées statiques HDR.
Codec Codec Blackmagic IP10 utilisé lors de la conversion des taux 12G-SDI en vidéo IP 10G 2110.
Protocole de temps précis IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Découverte et enregistrement NMOS IS-04 v1.3.2
Pair à pair via mDNS/DNS‑SD
Gestion de connexion NMOS IS-05 v1.1.2
Groupement naturel NMOS BCP-002-01
Capacités du récepteur NMOS BCP-004-01
Audio Enceinte de surveillance audio en façade avec bouton de contrôle de l'enceinte, plus prise casque 6,35 mm.
Contrôle

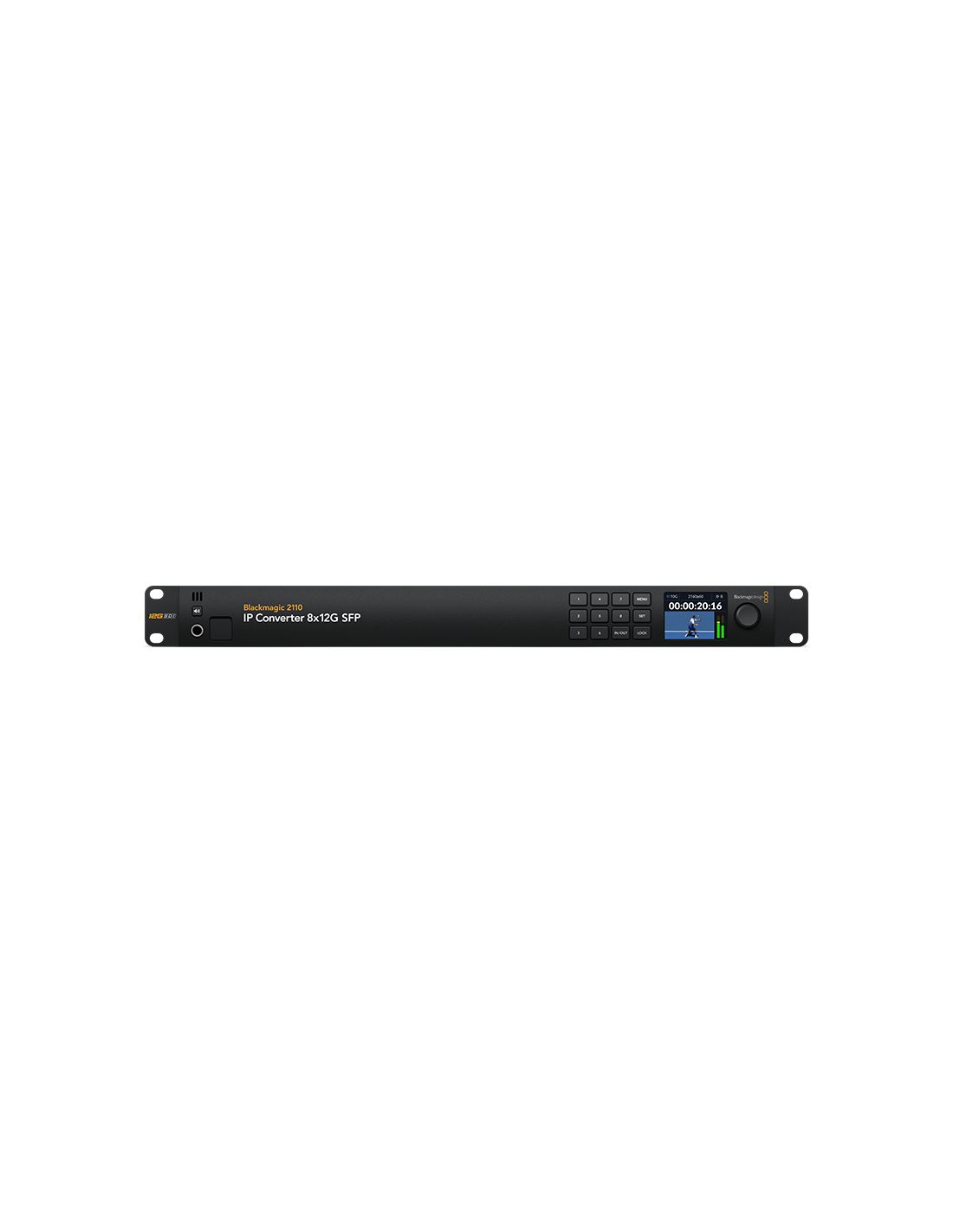

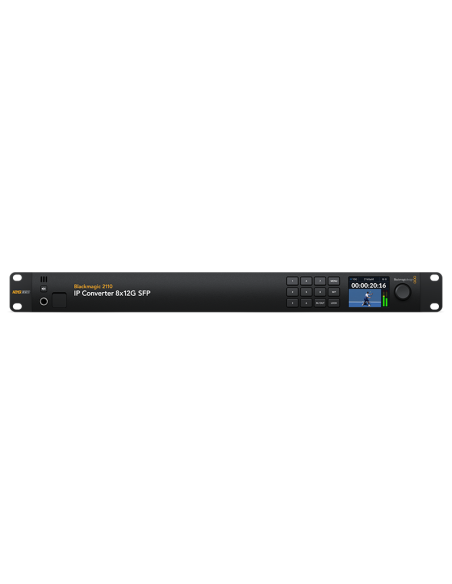

Panneau de contrôle intégré Panneau de contrôle à 12 boutons, écran couleur de 2,2 pouces et molette pour
configuration et paramètres du menu.
Systèmes d'exploitation
Mac 13.0 Ventura,
Mac 14.0 Sonoma ou ultérieur.
Windows 10 et 11.
Exigences d'alimentation
Alimentation 2 x Internes 100 - 240V AC 50/60Hz avec entrée principale IEC C14.
Consommation électrique TBA
Installation physique 1 unité de rack.
Caractéristiques physiques
Longueur 19 pouces
Hauteur 1,74 pouces
Largeur 9,22 pouces
Spécifications environnementales
Température de fonctionnement 5° à 40° C (41° à 104° F)
Température de stockage -20° à 45° C (-4° à 113° F)
Humidité relative 0% à 90% sans condensation
